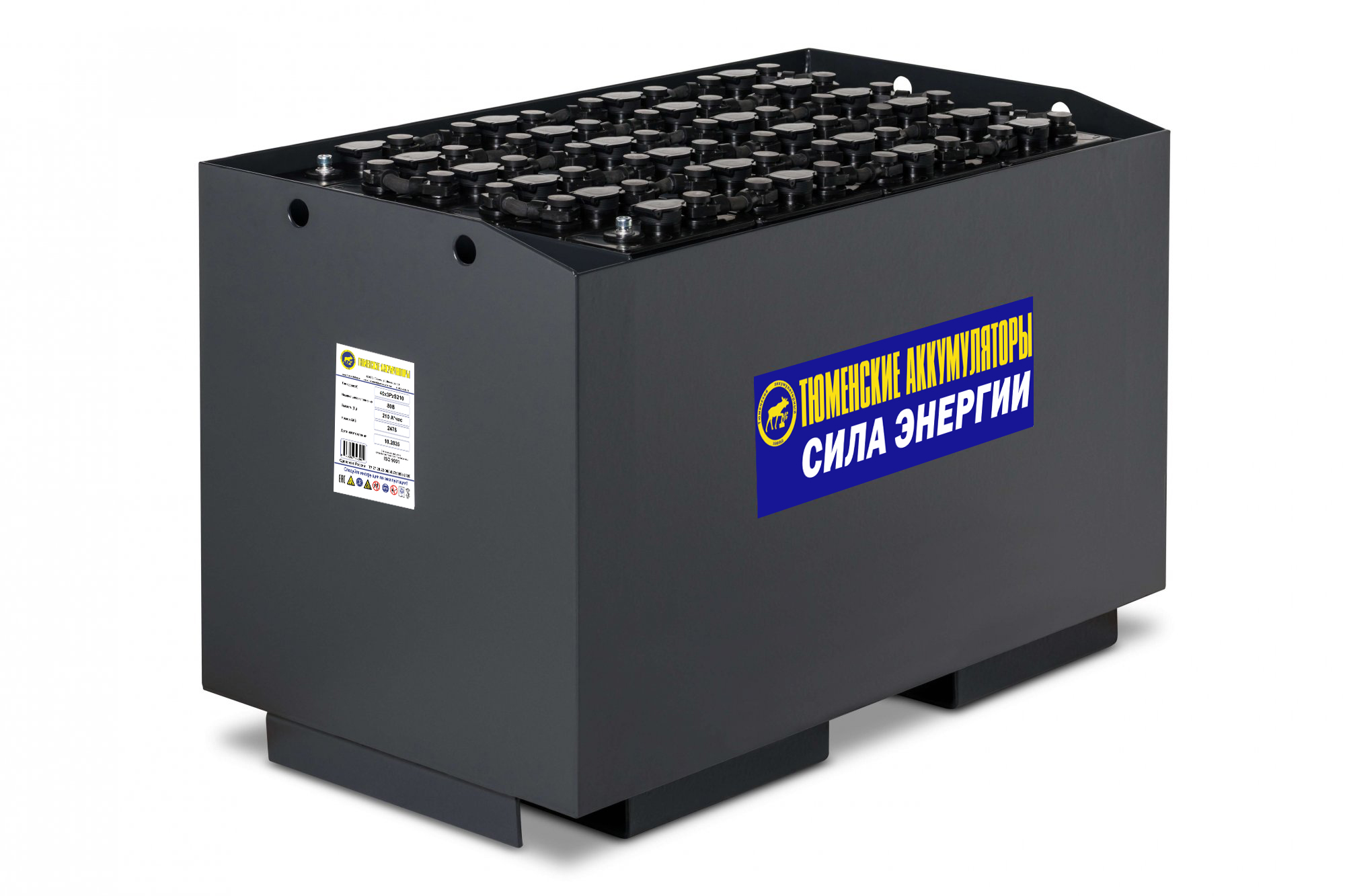

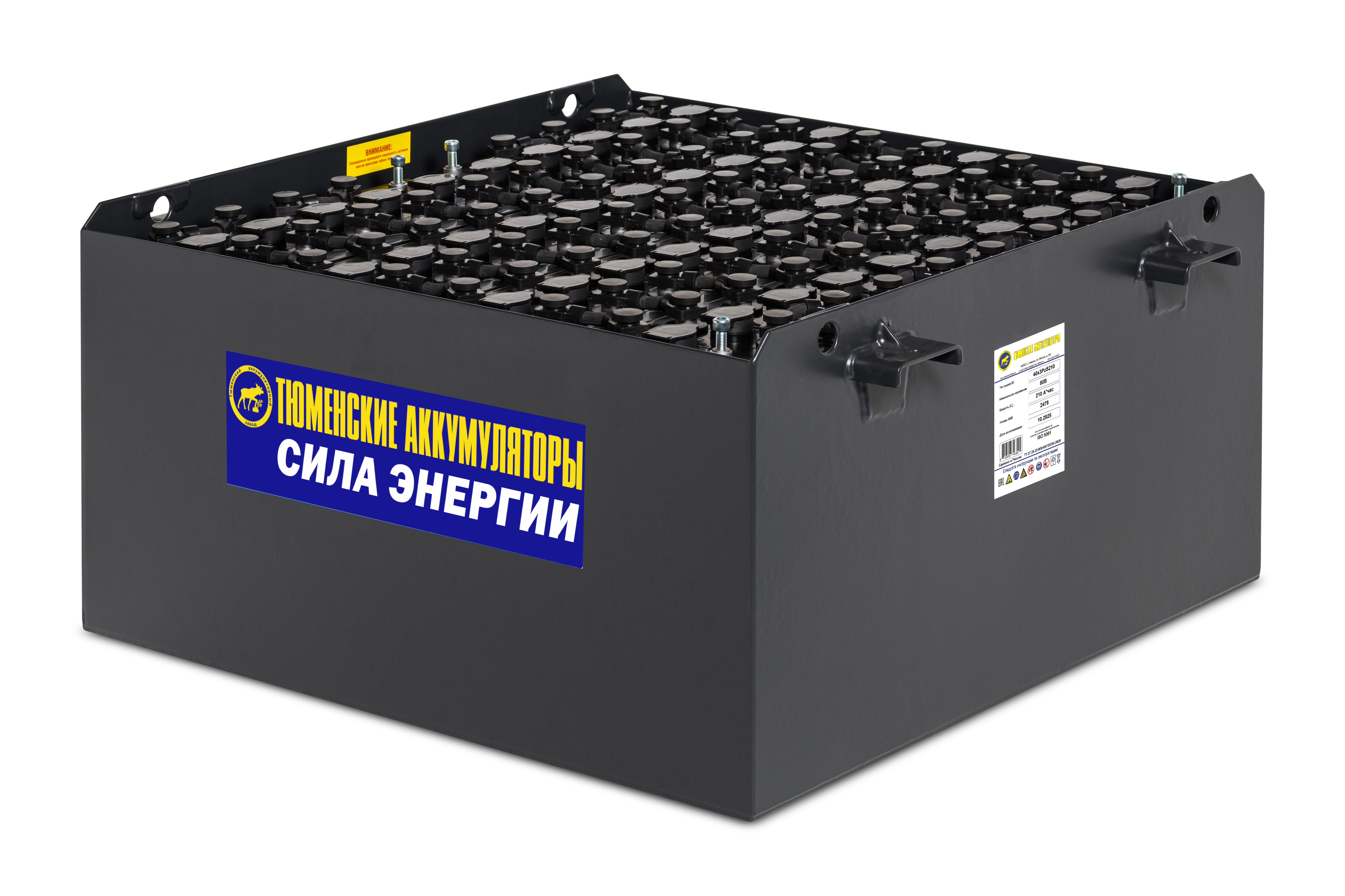

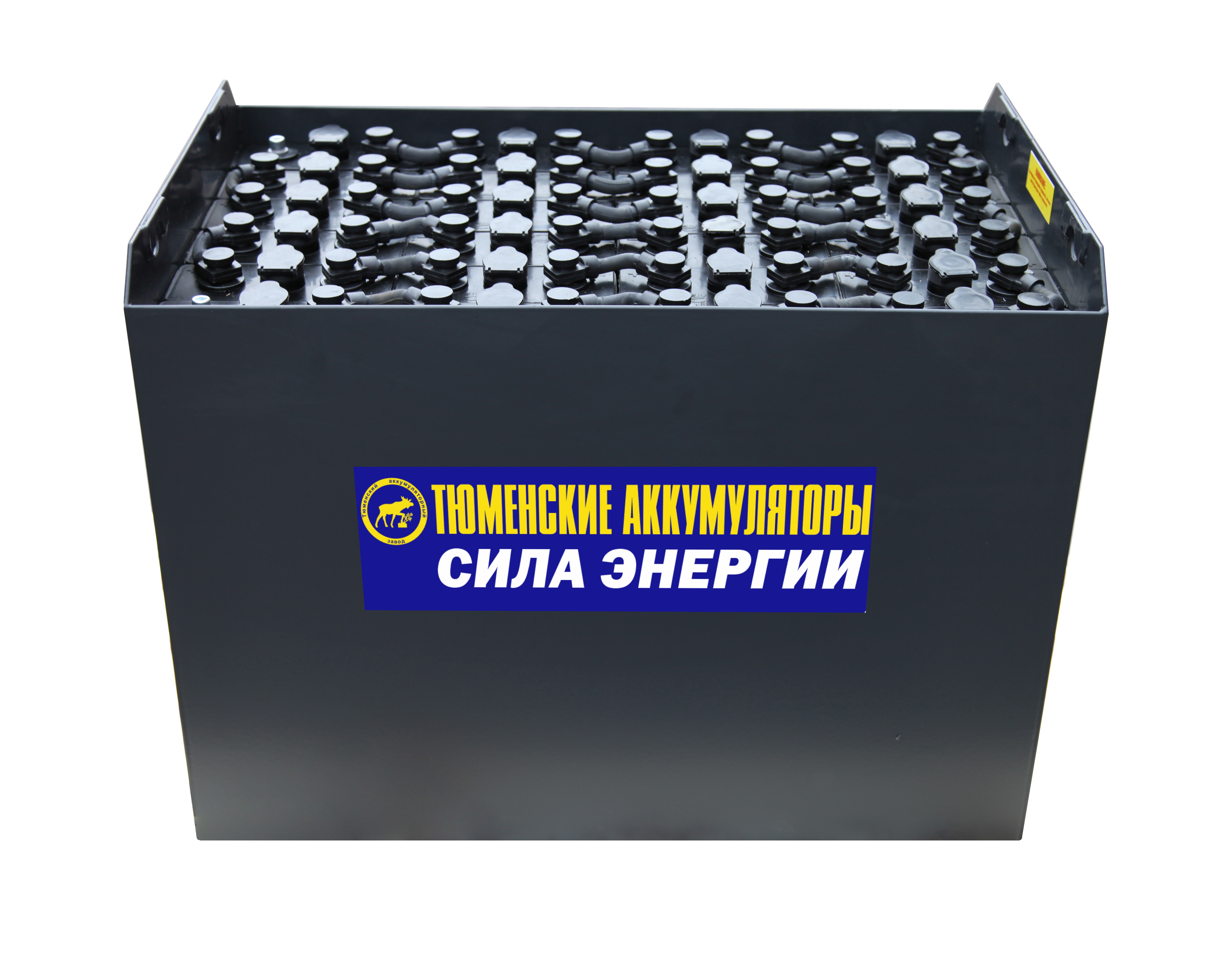

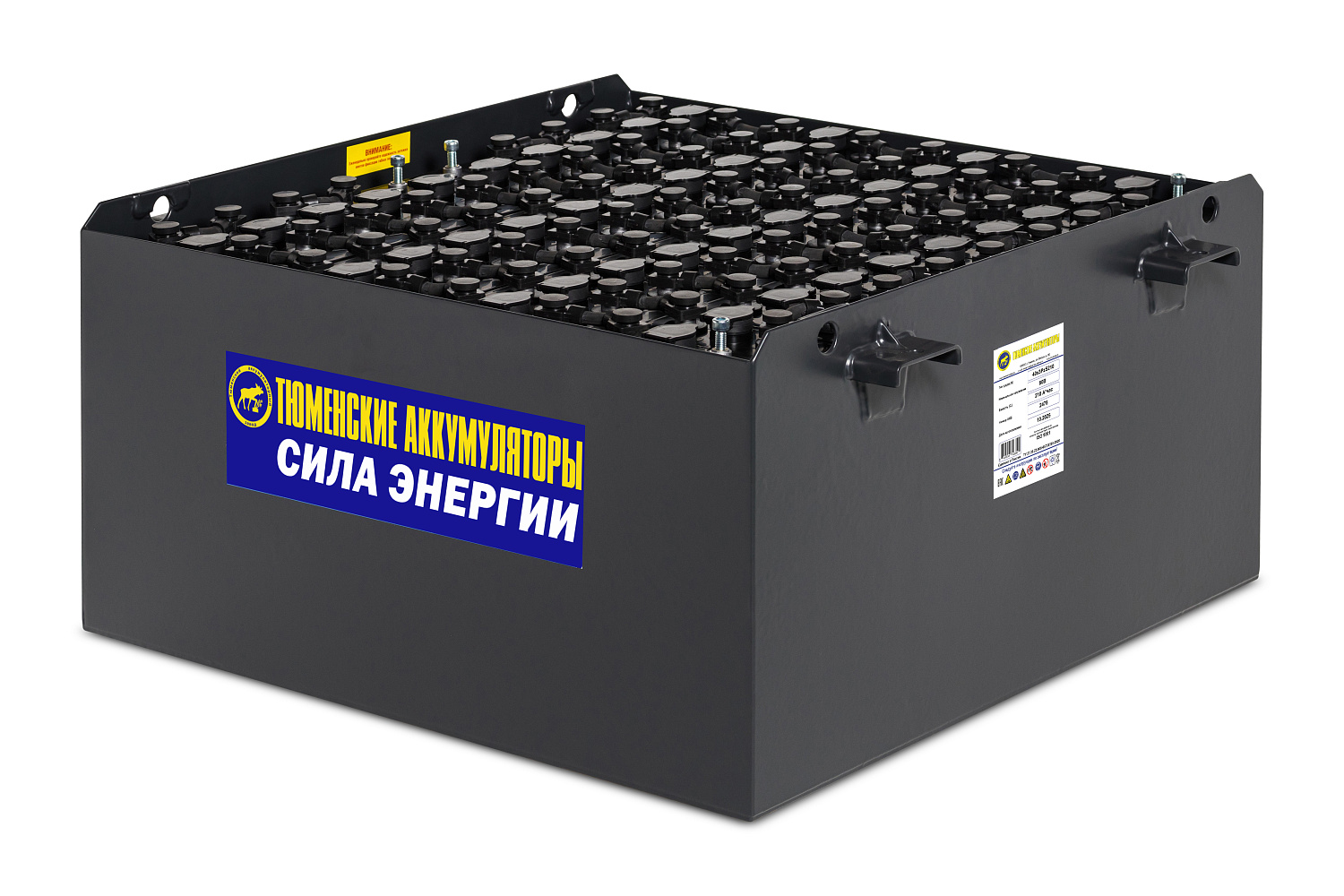

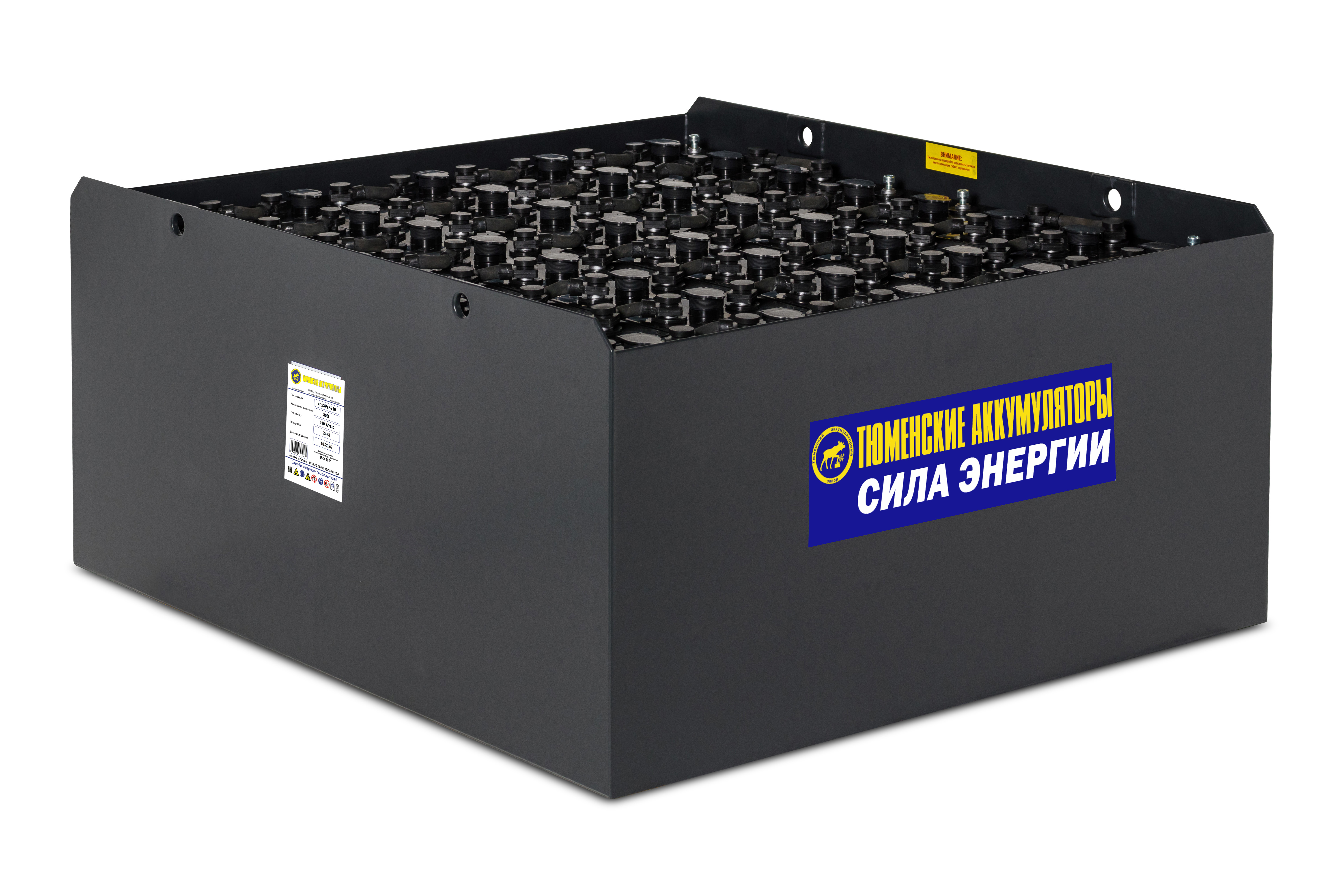

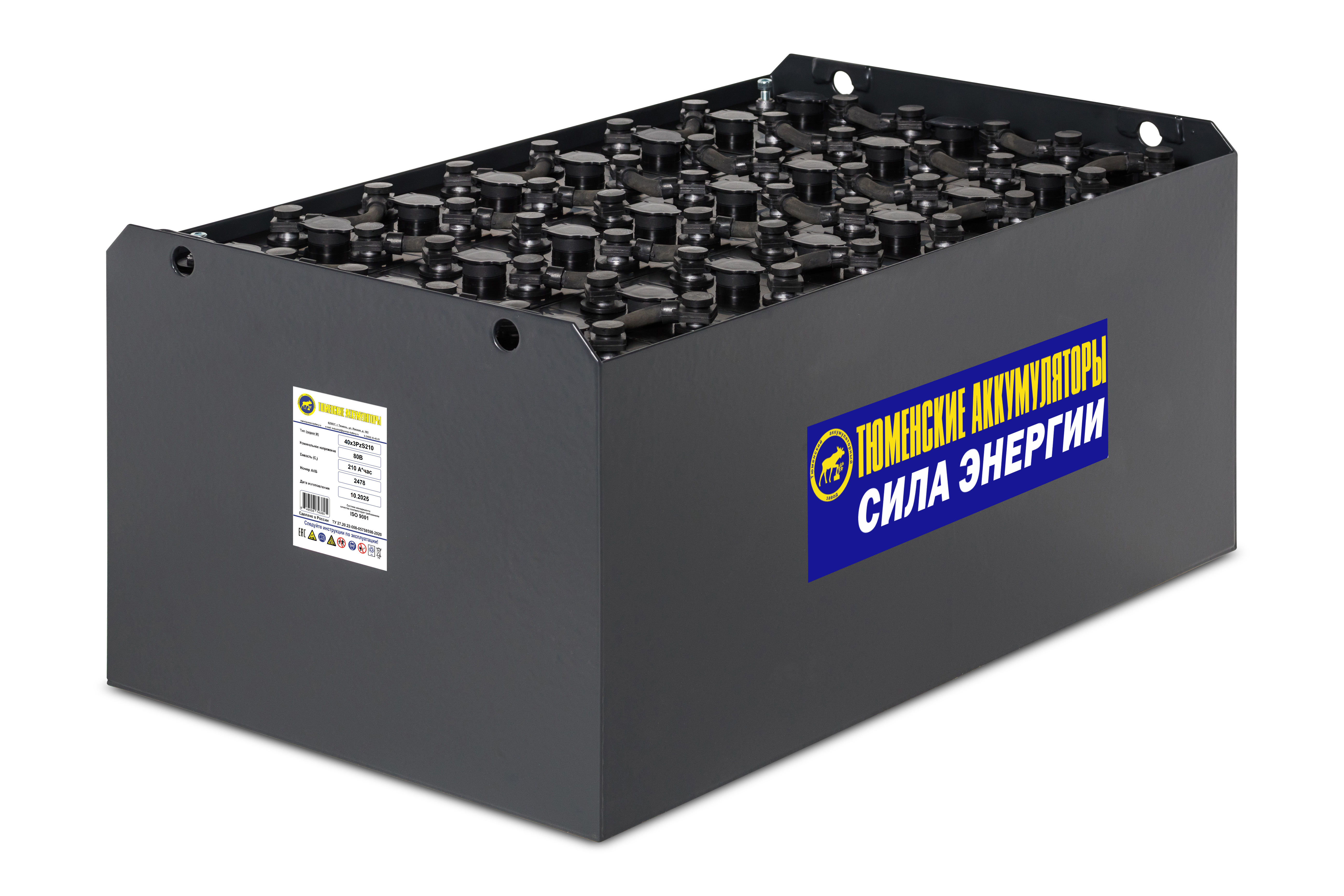

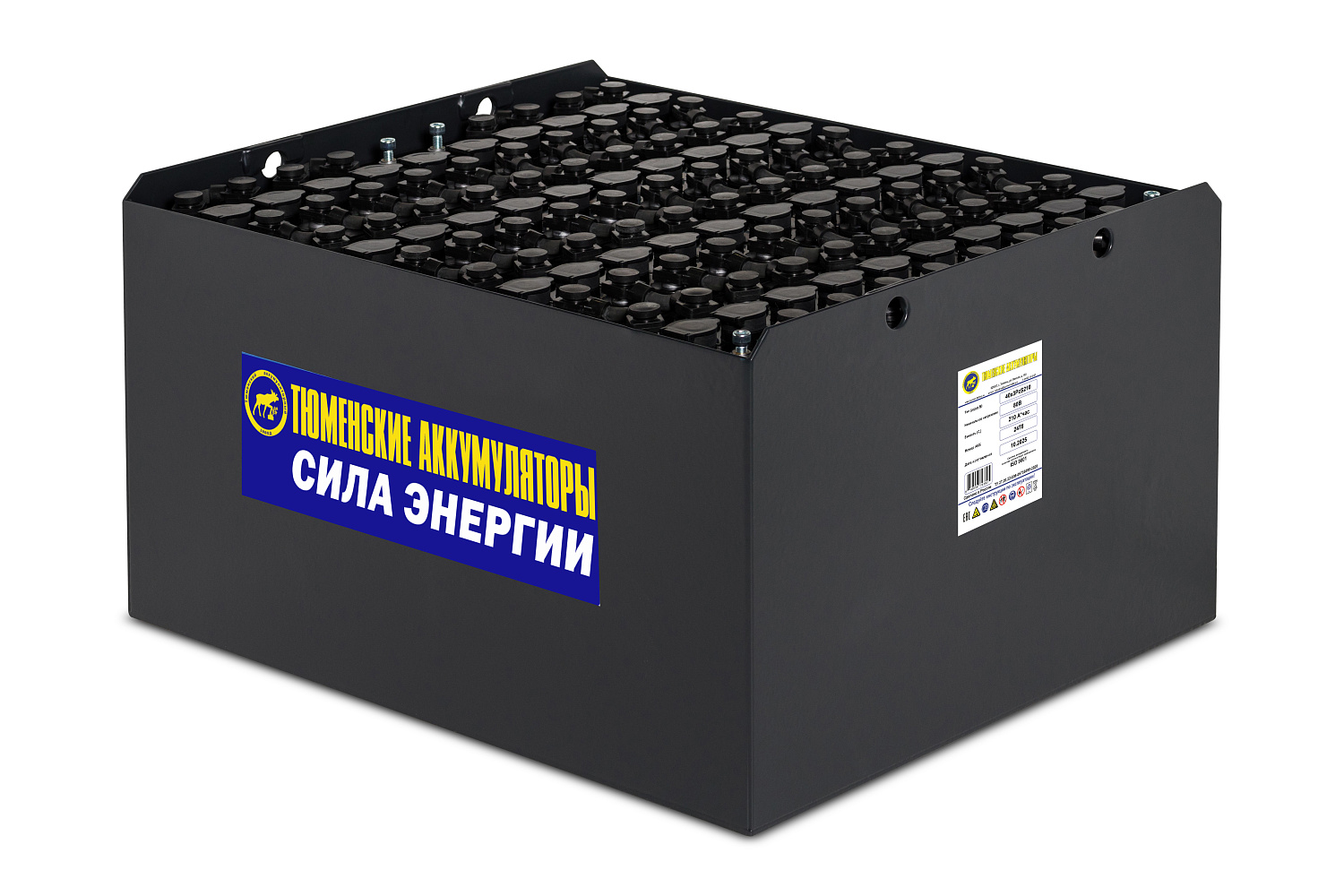

Тяговые АКБ

Тяговые аккумуляторы TRACTION POWER производятся по современной панцирной (PzS) технологии, которая обеспечивает высокую эффективность при использовании в циклическом режиме.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. Положительные электроды

Основой панцирной пластины является чехол (панцирь), изготовленный из нетканого пористого полотна в виде ряда параллельных трубок. Внутри трубок заключена активная масса.

Токоотводящей деталью пластины служит запрессованная в активную массу стержневая рамка, отлитая из свинцово-сурьмянистого сплава. Стержневая рамка отливается под давлением, что исключает образование в токоотводящих стержнях пор и раковин, значительно увеличивая срок службы. Микропористый панцирь надежно защищает положительную активную массу от осыпания и оползания на протяжении всего срока службы аккумулятора.

2. Отрицательные электроды

Пластина состоит из плоского свинцово-сурьмянистого токоотвода решетчатого типа, в который вмазана отрицательная активная масса.

3. Токовыводы (борны)

Выводные клеммы аккумуляторов состоят из латунного вкладыша с резьбой М10 и свинцовой части. Контактная площадка обеспечивает большую поверхность при контакте перемычки с борном;

Герметичность выводного узла обеспечивается с помощью резиновой втулки, которая предотвращает выход паров электролита;

4. Сепаратор

Для исключения коротких замыканий между положительной и отрицательной пластинами установлен сепаратор из микропористого материала, основой которого является ультравысокомолекулярный полиэтилен (UHMWPE).

5. Бак и крышка

Бак и крышка изготовлены из ударопрочного морозостойкого полипропилена. Крышка герметично приваривается к баку. Такая конструкция корпуса обеспечивает невыливаемость электролита при наклонах аккумулятора на угол до 45^oС.

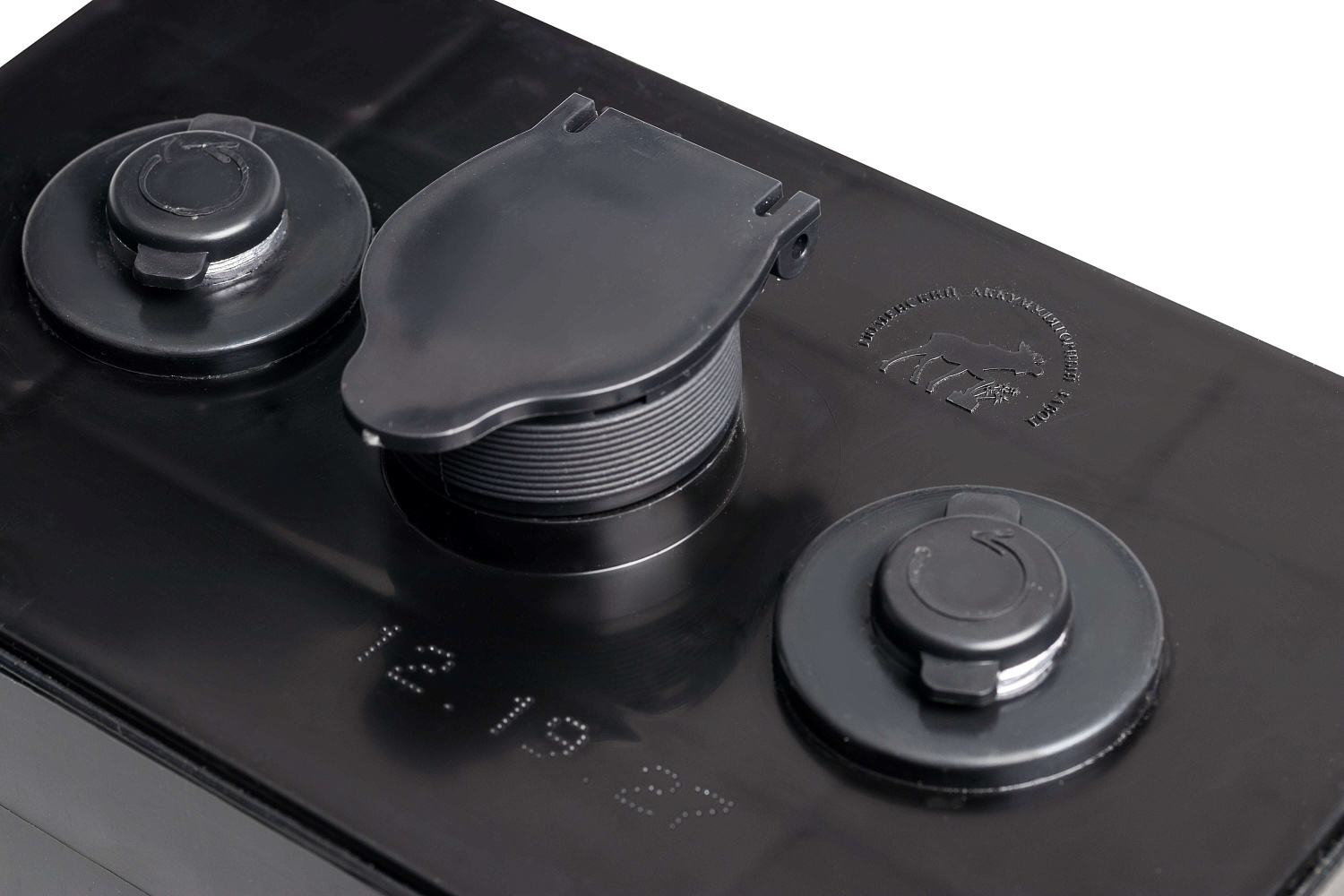

6. Пробка

В заливочной горловине аккумулятора установлена фильтр-пробка с откидной крышкой, которая позволяет проводить обслуживание аккумулятора без удаления пробки. Пробка обеспечивает свободный выход газов и не допускает выплескивание электролита при эксплуатации, предохраняет от попадания посторонних предметов.

7. Электролит

Электролит представляет собой водный серной кислоты и дистиллированной воды.

Для заливки используется электролит высокой степени чистоты с плотностью 1,28 г/см³.

Конструкция аккумуляторов обеспечивает большой запас электролита.

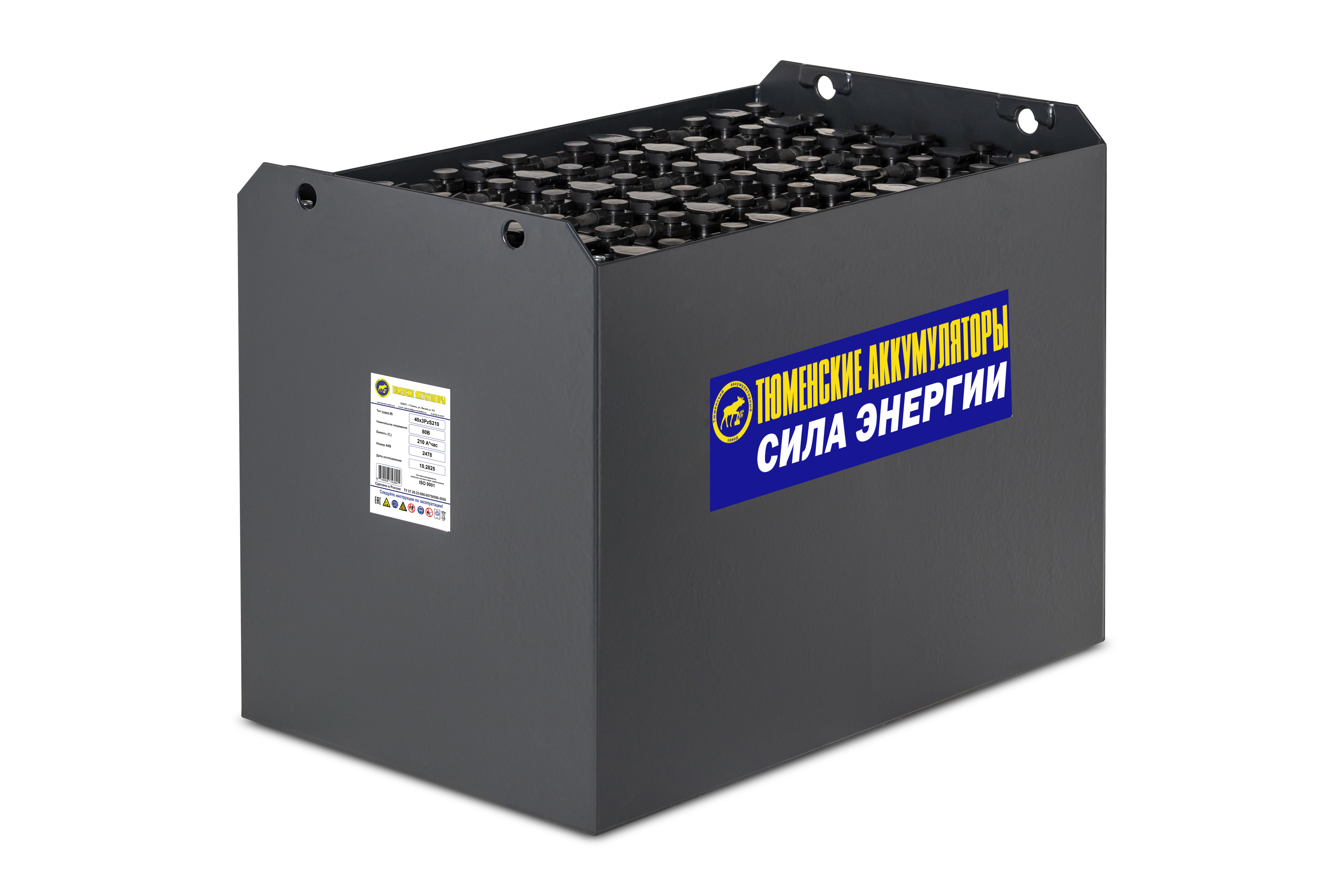

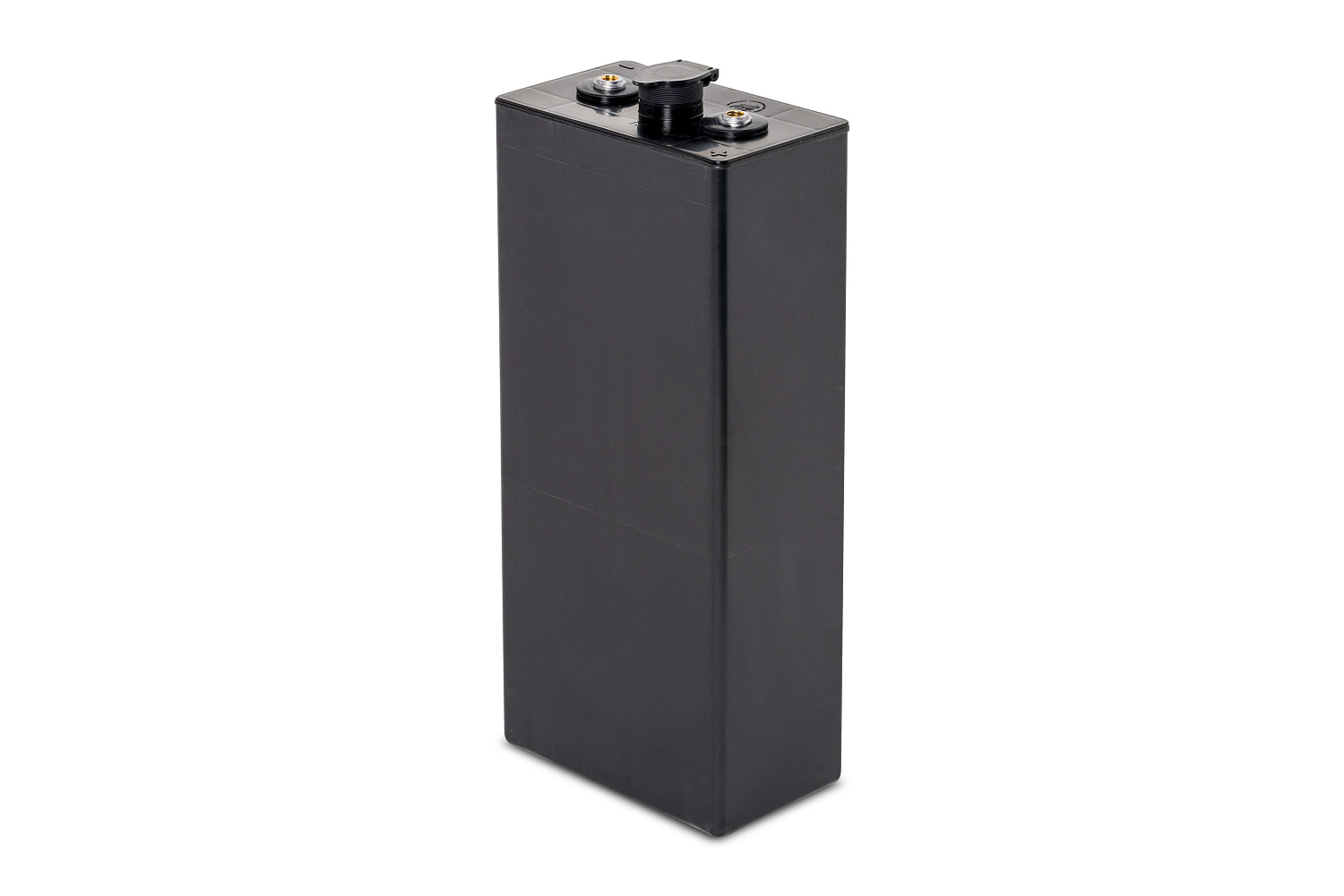

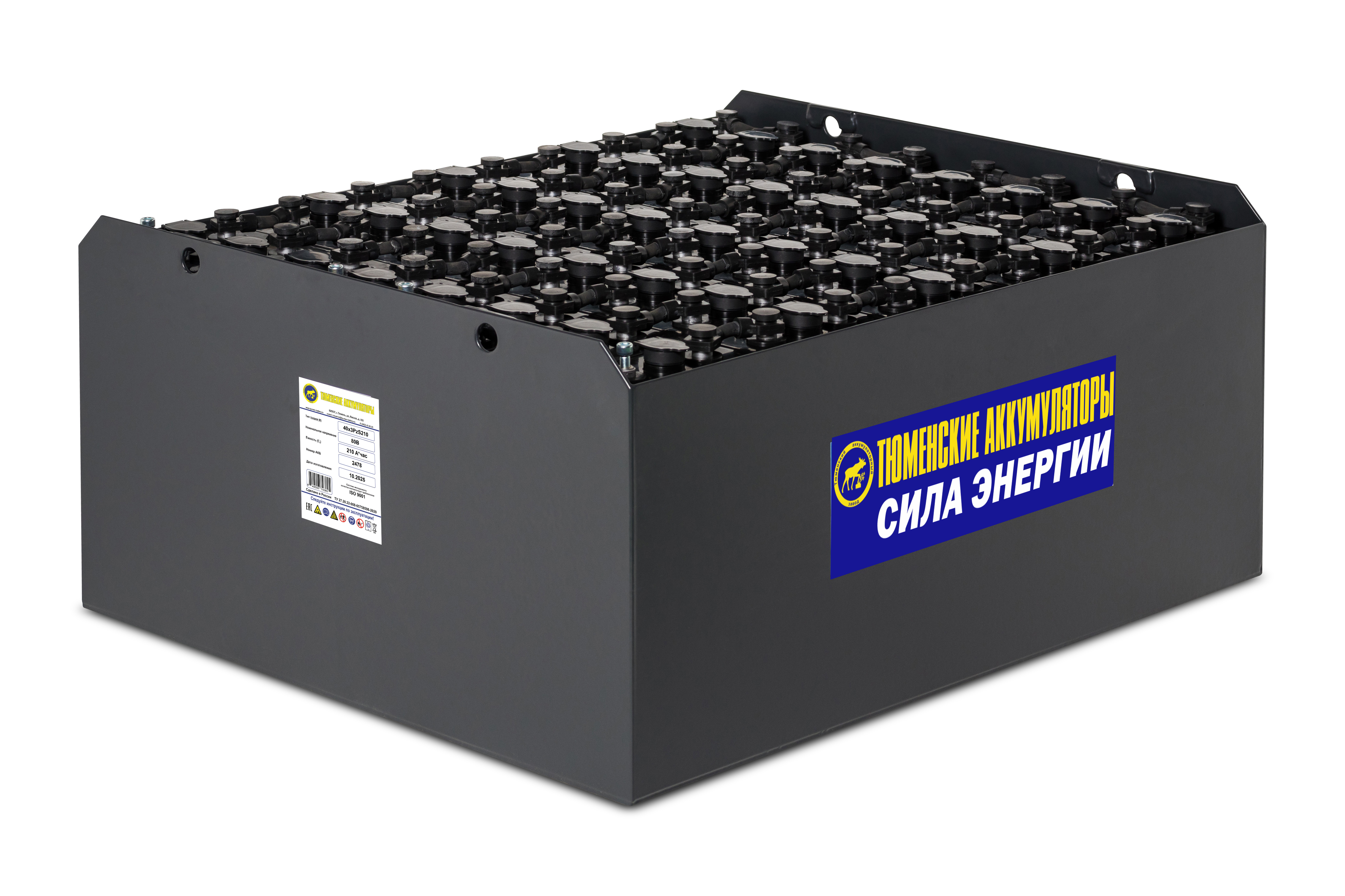

АО «Тюменский аккумуляторный завод» производит множество типоразмеров элементов стандарта DIN (длина элементов 198 мм), из которых собирается широкий перечень тяговых аккумуляторных батарей. По желанию заказчика мы комплектуем тяговые аккумуляторы в батареи различного напряжения, емкости и габаритных размеров. При этом согласовывается схема соединения, тип перемычек и полюсных выводов.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ АККУМУЛЯТОРОВ И БАТАРЕЙ

2, 3, 4, 5, 6, 7, 8, 9, 10 - количество положительных пластин в аккумуляторе;

PzS - свинцово-кислотный аккумулятор с положительными панцирными пластинами;

210, 280, 350 и т. д. – номинальная емкость аккумулятора при 5-часовом режиме разряда (С5), Ач.

Пример условного обозначения аккумулятора емкостью 210 Ач, имеющего три положительных электрода: Аккумулятор 3PzS210.

В условном обозначении батареи, скомплектованной из аккумуляторов, цифра перед обозначением типа аккумулятора означает количество аккумуляторов в батарее.

Пример условного обозначения батареи, состоящей из сорока аккумуляторов типа 3PzS210: Аккумуляторная батарея 40х3PzS210

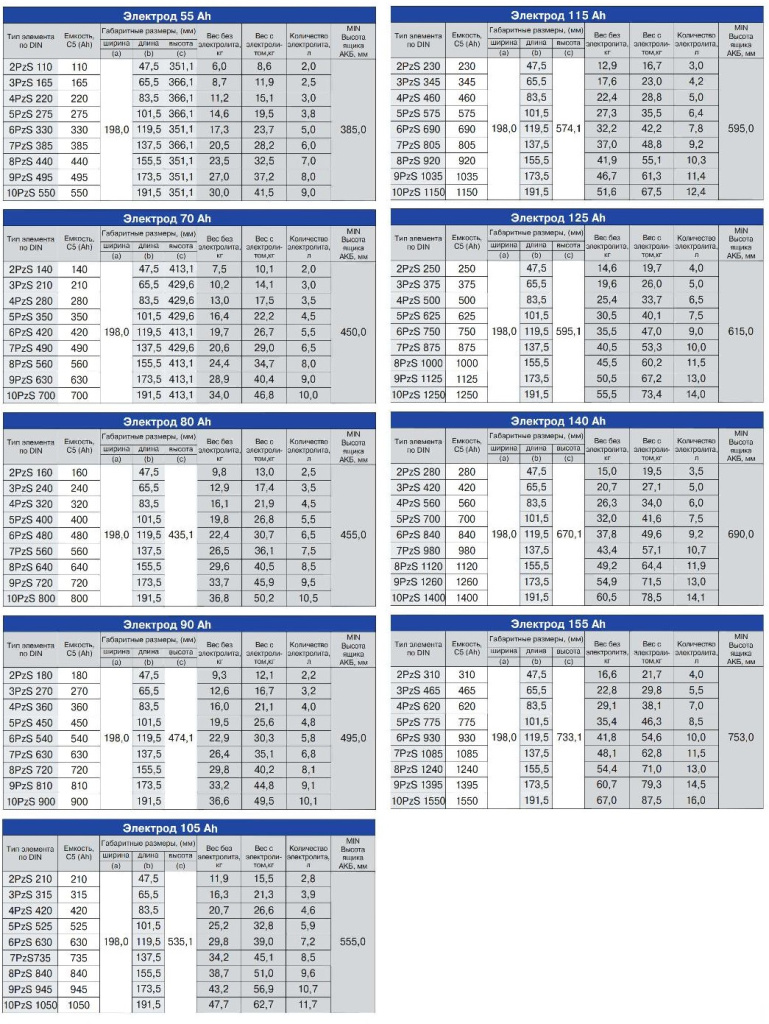

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРОВ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• повышенная устойчивость к вибрациям и ударам;

• высокая коррозионная стойкость электродов;

• малое газовыделение при заряде, за счет чего снижается выкипание электролита и уменьшаются затраты на обслуживание;

• срок службы аккумуляторных батарей более 1500 циклов разряд/заряд;

• аккумуляторные батареи могут эксплуатироваться при температуре окружающего воздуха от минус 20 ⁰С до плюс 45 ⁰С;

• болтовое соединение перемычек исключает риск короткого замыкания и позволяет осуществлять демонтаж/монтаж аккумуляторов без существенных затрат;

• кислотостойкое полимерное покрытие металлического ящика с высокими электроизоляционными свойствами. Такое покрытие надежно защищает ящик, как с наружной, так и с внутренней стороны.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Ежедневно:

• проверяйте чистоту батареи и при необходимости очищать ее от пыли и грязи;

• проверяйте надежность крепления батареи в посадочном месте, плотность посадки кабельных наконечников, состояние выводов, перемычек и кабелей;

• электролит, попавший на поверхность батареи, необходимо удалять чистой ветошью, смоченной в 5 % растворе кальцинированной соды.

Еженедельно:

• проверяйте чистоту вентиляционных отверстий в пробках;

• проверяйте уровень электролита в аккумуляторах и при необходимости производить его корректировку доливанием дистиллированной воду до требуемого уровня;

• доливать электролит в аккумуляторы запрещается (кроме случаев его непосредственной утечки);

• проверяйте наличие жидкости внутри батарейного ящика и целостность изоляционного покрытия, при их обнаружении любая жидкость должна быть удалена при помощи спринцовки, повреждения изоляции ящика должны быть устранены;

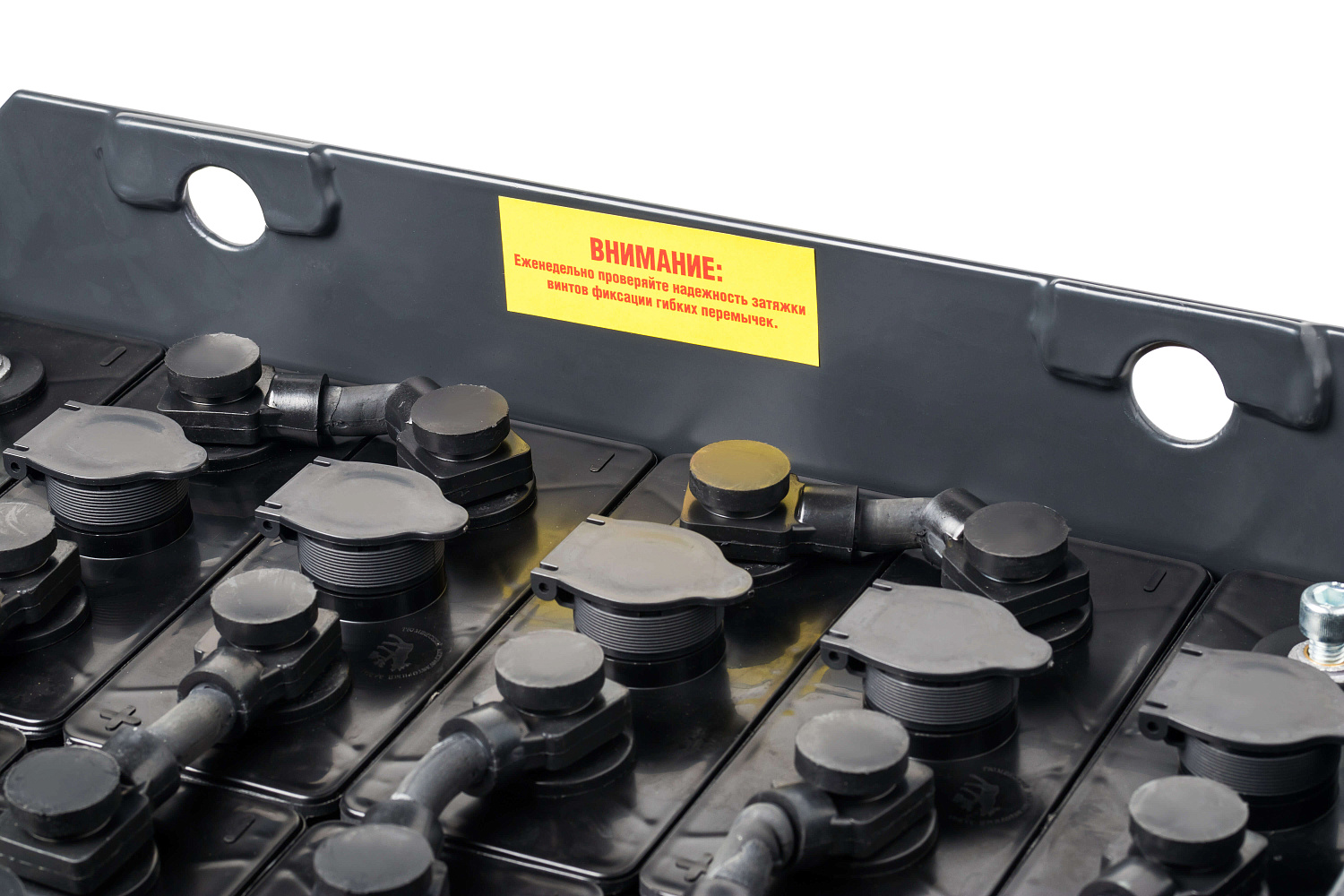

• проверяйте надежность затяжки резьбовых соединений гибких перемычек (22±2 Нм).

Ежедневно по возвращении транспорта со смены, батарею нужно заряжать. Перед началом заряда пробки необходимо открыть, а по окончании заряда закрыть.

Для повышения долговечности работы батареи рекомендуется проводить выравнивающий заряд в следующих случаях:

• немедленно, если батарея была разряжена до напряжения ниже допустимого 1,7 В на аккумулятор;

• на новой батарее – в течение первых трех месяцев один раз в неделю;

• малоиспользуемую батарею – один раз в месяц.

Выравнивающий заряд проводится после окончания рабочего заряда, для чего батарею необходимо заряжать постоянным током 0,05 С5 А без ограничения напряжения в течение 6 часов. После этого при необходимости выполнить корректировку

СИСТЕМА АВТОМАТИЧЕСКОГО ДОЛИВА ВОДЫ AQUAMATIC

Конструкция крышек аккумуляторов позволяет устанавливать на аккумуляторные батареи систему автоматического долива воды с поплавковыми индикаторами уровня электролита. С помощью системы осуществляется долив воды во все аккумуляторы централизованно через систему шлангов. При этом с помощью пробок автоматически устанавливается оптимальный уровень наполнения.

ИНДИКАТОР УРОВНЯ ЭЛЕКТРОЛИТА SMART BLINKY

Индикатор уровня электролита необходим для контроля и своевременного долива дистиллированной воды в аккумуляторы. Установка индикатора позволяет наглядно контролировать уровень электролита – светодиод мигает зеленым когда уровень электролита в норме.
